佛山蘋果維修點 iPhone 8 不充電售后維修案例

　　【故障機型】： iPhone 8

　　【故障現象】：不充電

　　客戶描述說，手機是進過水，拿給當?shù)鼐S修店維修過，現在不充電。

     【維修過程】：

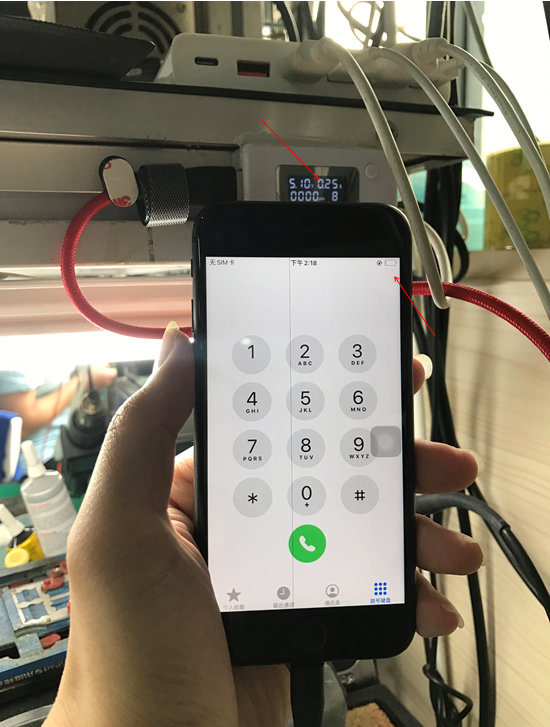

　　接到機子，接充電器手機沒有充電圖標，但是充電電流表顯示有250毫安的充電電流。

　　沒有充電圖標，還沒有電池電量顯示，拆開機子，看一下有維修過什么地方。

　　拆開看到進水區域都有處理過。

　　把進水區域跟修過的地方，再次清理一遍，檢測電池座子的對地阻值都是正常的。那么為什么還是識別不到電池數據呢，再次仔細排查中發現Q3200mos管有一個引腳已經腐蝕了。

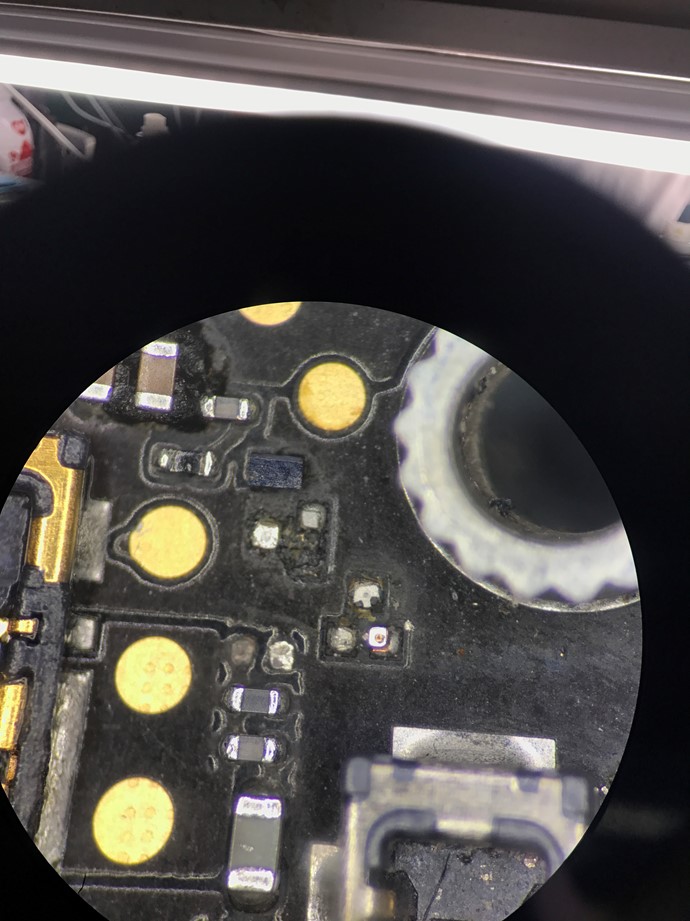

　　風槍取下Q3200  Q3201  發現Q3200 的1腳位已經腐蝕斷了。

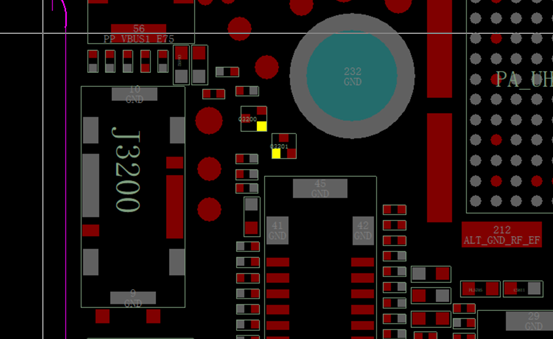

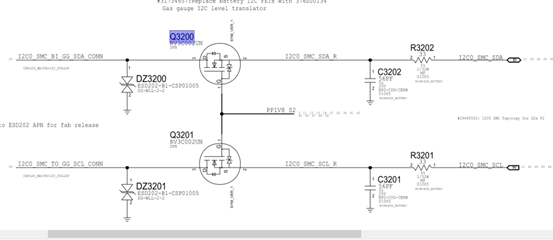

　　這個引腳是干什么的呢，我們打開鑫智造，打開點位圖、原理圖、位置圖查詢一下，Q3200的1腳是此Mos管PP1V8_S2供電。

　　從而造成Q3200無法正常工作，導致識別不到電池數據，那么我們接下來就好處理了，分別直接短路Q3200、Q3201的2腳和3腳。讓他們直接不用經過兩個Mos管控制，直接導通。

     【維修結果】：

　　接下來裝機測試，能識別到電池數據，充電有電池圖標，充電電流正常，功能正常，維修到此結束，此故障是Q3200Mos管供電引腳進水腐蝕斷導致的識別不了電池數據才造成的不充電。
